EN 50155:2021 是歐盟針對軌道交通機車車輛電子設備的綜合性標準,全稱為《鐵路應用-機車車輛電子裝置》(Railway applications - Electronic equipment used on rolling stock)。該標準規定了在鐵路車輛上使用的電子設備在設計、制造和測試方面的嚴格要求,以確保它們在嚴苛的鐵路運營環境中能夠安全、可靠地運行。以下是該標準的主要內容和要點:

1. EN 50155:2021標準基本信息

• 標準全稱:Railway applications - Electronic equipment used on rolling stock

• 版本:EN 50155:2021 (于2022年6月28日發布,取代了之前的EN 50155:2017版)

• 適用范圍:適用于所有在軌道交通機車車輛上安裝的電子設備,包括控制、調節、保護、診斷、能源供應等裝置 。

• 法律地位:是歐盟鐵路系統互操作性指令(2008/57/EC)下的協調標準,用于證明產品符合CE標記的要求。

2. EN 50155:2021核心測試要求

EN 50155:2021 涵蓋了一系列嚴格的可靠性測試項目,以確保設備在極端環境下的性能。主要測試包括:

3. EN 50155:2021主要更新變化(相較于2017版)

EN 50155:2021 版本引入了一些重要變更,包括 :

• 新增了對供電系統的分類描述及要求:更詳細地規定了直流供電系統、交流供電系統和電池供電系統的要求。

• 更新了EMC要求:明確連接到特定供電系統的端口在EMC測試中被視為等效于電池參考端口。

• 其他技術調整:以適應現代軌道交通技術的發展。

4. EN 50155:2021適用的產品與設備

該標準適用于廣泛安裝在鐵路機車車輛上的電子電氣設備,例如 :

• 控制和調節設備:如列車控制管理系統(TCMS)、牽引控制單元。

• 保護裝置:如斷路器、繼電器保護系統。

• 診斷設備:如狀態監測傳感器和系統。

• 能源供應設備:如輔助變流器、蓄電池充電機。

• 乘客信息系統(PIS)、閉路電視(CCTV)、煙火報警系統 等。

5. EN 50155:2021重要特點與注意事項

• 與其他標準的協同使用:完全符合EN 50155:2021通常需要同時滿足其他相關標準的要求,例如:

• 機械振動與沖擊:IEC 61373標準 。

• 電磁兼容性(EMC):EN 50121-3-2標準 。

• 中國國家標準:如GB/T 25119(軌道交通電子裝置)、GB 21563(振動沖擊)等,尤其產品也面向中國市場時。

• 嚴格的環境適應性:標準對溫度、濕度、振動、沖擊等的要求極為嚴格,以確保設備在鐵路惡劣環境下的高可靠性 。

• 安全性至關重要:軌道交通設備的安全性是首要考慮,所有測試都旨在最大限度地降低設備故障帶來的風險。

6. EN 50155:2021認證與符合性

• CE認證:出口至歐盟的軌道交通車載電子設備通常需要進行CE認證,以證明符合包括EN 50155在內的相關協調標準。

• 測試流程:

1. 選擇具備資質的檢測機構(通常需具備CNAS/CMA資質 )。

2. 準備樣品和技術文件。

3. 實驗室依據EN 50155:2021及其他適用標準進行全套測試。

4. 測試通過后,檢測機構出具測試報告。

5. 制造商簽署符合性聲明(DoC),產品加貼CE標志。

• 整合認證:通常還需結合其他標準(如EN 50121系列 for EMC)進行整體評估。

7. EN 50155:2021為何它重要?

• 安全性與可靠性:確保電子設備在復雜的鐵路電磁環境和嚴苛的物理?xiàng)l件下(如劇烈振動、極端溫度)能持續穩定工作,保障列車運行安全 。

• 市場準入是產品進入歐洲乃至全球軌道交通市場的強制性要求或核心門檻。

• 產品質量提升:通過滿足該標準,促使制造商提升產品設計和制造水平,增強產品耐用性和可靠性 。

8. EN 50155:2021標準動態與資源

• 當前最新版本為 EN 50155:2021。

• 制造商和測試實驗室應始終以最新發布的標準版本為準進行設計和認證。

• 建議從官方標準機構或認可的渠道獲取完整的標準文本以獲取最準確和詳細的信息。

EN 50155:2021總結

EN 50155:2021 是軌道交通機車車輛電子設備領域一份極其重要且全面的標準。它通過一系列嚴苛的環境、機械、電氣和EMC測試,確保車載電子設備在復雜的鐵路應用環境中具備高度的可靠性和安全性。

對于制造商而言,務必注意:

1. 盡早介入:在產品設計和開發階段就考慮并導入標準的要求。

2. 全面測試:理解并準備應對標準涵蓋的各類測試項目,特別是振動、沖擊、EMC和氣候適應性測試。

3. 協同標準:關注并滿足與之配套的其他相關標準(如IEC 61373, EN 50121-3-2等)。

4. 選擇合規格的檢測機構:與具備豐富軌道交通檢測經驗和相應資質的實驗室合作 。

建議在正式進行產品認證前,與專業的檢測認證機構溝通,以獲取最新、最準確的標準應用和測試指南。

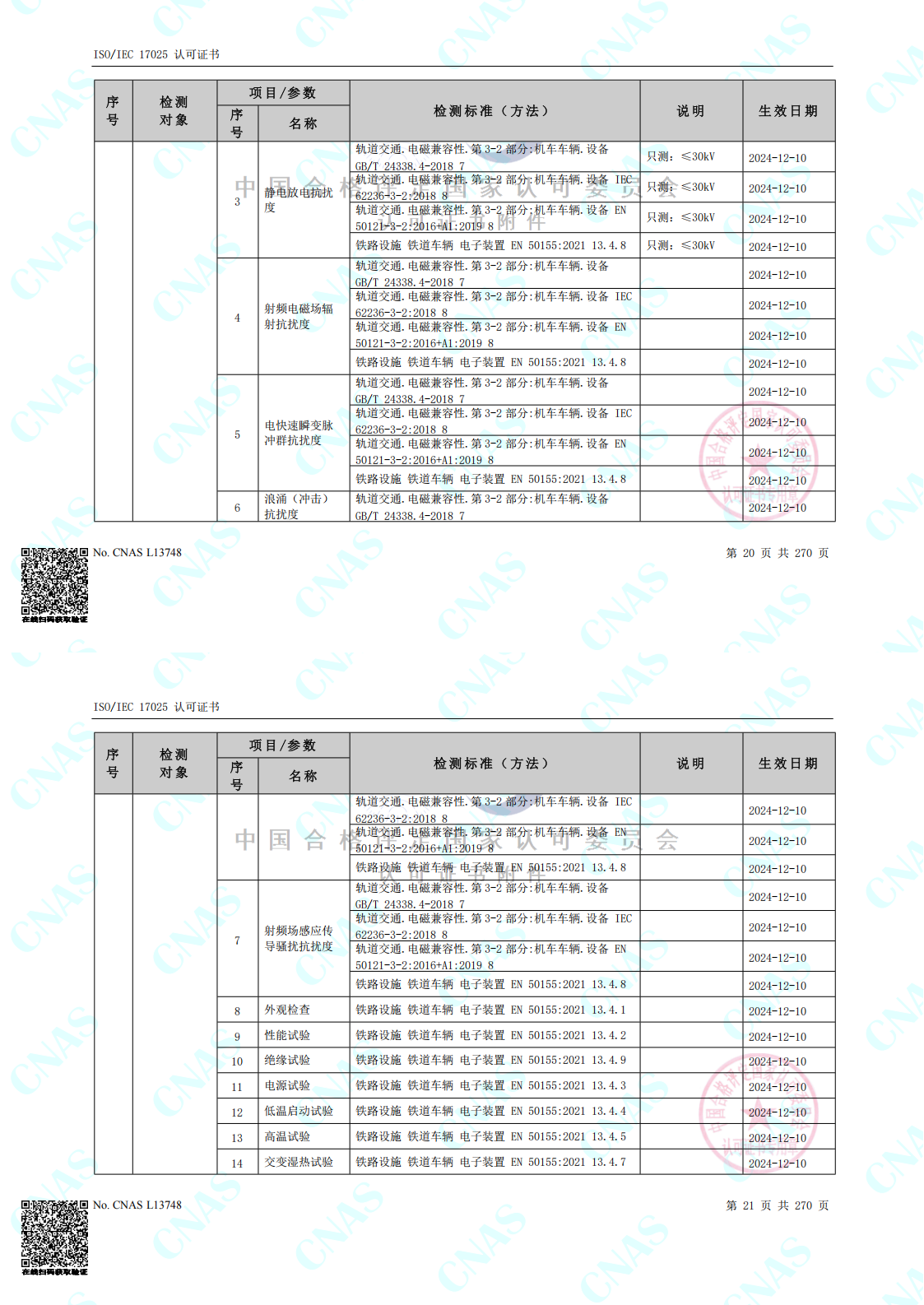

上海創京檢測EN 50155:2021標準資質范圍
