ETSI EN 301 489-3 V2.1.1 是歐盟針對短程設備(SRD) 的電磁兼容性(EMC)專項標準。它規定了在 9 kHz 至 246 GHz 頻率范圍內工作的短程設備及其輔助設備的電磁兼容性要求,是歐盟無線電設備指令(RED 2014/53/EU)下CE認證的重要協調標準之一。

以下是該標準的關鍵信息:

1. ETSI EN 301 489-3 V2.1.1標準基本信息

• 標準全稱:ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Specific conditions for Short Range Devices (SRD)

• 版本:V2.1.1 (2019-03)

• 適用范圍:適用于所有在9 kHz至246 GHz頻率范圍內工作的短程設備(SRD)及其輔助設備。

• 法律依據:滿足歐盟無線電設備指令(RED 2014/53/EU)的電磁兼容性基本要求。

2. 什么是短程設備(SRD)?

短程設備(SRD)通常指傳輸距離較短、發射功率較低的無線電設備,它們通常使用集成、專用或外部天線,采用各種調制方式,且一般不需要單獨的無線電執照。常見的SRD包括:

• 車載雷達設備(如電子狗雷達)

• 智能交通系統

• 無線遙控裝置(如玩具、車庫門遙控器)

• 射頻識別(RFID)設備

• 無線傳感器

• 近距離通信設備(如某些類型的藍牙、Zigbee設備)

• 醫療植入物通信系統

• 報警系統

• 無線音頻設備

3. ETSI EN 301 489-3 V2.1.1核心測試要求

該標準規定了SRD的發射和抗擾度要求,測試需同時參考ETSI EN 301 489-1(通用EMC要求) 和本專用標準。主要測試項目包括:

發射(Emission)測試

• 輻射發射:測量設備通過機殼或空間輻射的電磁騷擾水平。

• 傳導發射:測量設備通過直流或交流電源端口、有線信號端口(如網絡端口)傳導的電磁騷擾水平。

抗擾度(Immunity)測試

• 射頻電磁場抗擾度:檢驗設備在特定頻段(如80MHz至6GHz)的射頻干擾下的正常工作能力。

• 靜電放電抗擾度:檢驗設備對靜電放電事件的抵抗能力。

• 電快速瞬變脈沖群抗擾度:檢驗設備對電快速瞬變脈沖群干擾的抵抗能力。

• 浪涌抗擾度:檢驗設備對電源線或信號線上浪涌沖擊的抵抗能力。

• 射頻場感應的傳導騷擾抗擾度:檢驗設備對通過電纜導入的射頻干擾的抵抗能力。

• 電壓暫降與短時中斷抗擾度:檢驗設備在供電電壓暫降或短時中斷時的性能表現。

4. 性能判據(Performance Criteria)

抗擾度測試后,設備需滿足標準定義的性能判據,通常分為:

• 判據A:測試期間和之后,設備應按預期持續正常運行。

• 判據B:測試期間功能或性能可允許有暫時性的喪失或降級,但測試后能自行恢復正常,無需操作者干預。

• 判據C:允許功能喪失,但可通過復位、重啟等操作恢復正常。

具體適用的判據取決于設備的功能和重要性。

5. ETSI EN 301 489-3 V2.1.1認證流程

1. 確定產品類別:確認產品屬于短程設備(SRD),并確定其工作頻段和調制方式。

2. 選擇認證機構:選擇具備資質的機構(如上海創京檢測)進行測試。

3. 準備技術文件:包括產品說明書、電路圖、關鍵元器件清單、風險評估報告等。

4. 樣品測試:實驗室依據ETSI EN 301 489-3 V2.1.1和ETSI EN 301 489-1等標準進行測試。

5. 出具報告與證書:測試通過后,機構出具測試報告和符合性證明。

6. 簽署符合性聲明(DoC):制造商簽署歐盟符合性聲明。

7. 加貼CE標志:產品加貼CE標志,進入歐盟市場。

6. ETSI EN 301 489-3 V2.1.1重要注意事項

• 標準版本有效性:ETSI EN 301 489-3 V2.1.1 (2019-03) 是一個正式生效的版本。然而,ETSI標準會更新,需密切關注歐盟官方期刊(OJEU)以確認其作為協調標準的最新狀態。

• 與通用部分的關系:測試必須結合ETSI EN 301 489-1(通用要求)的最新適用版本一起使用。例如,V2.1.1發布時引用的是Draft ETSI EN 301 489-1 V2.2.1 (2017-03),但后續EN 301 489-1可能有更新版本。

• 其他適用標準:SRD產品除需滿足EMC要求外,通常還需滿足其他相關標準,特別是無線電頻譜標準(如ETSI EN 300 328用于2.4GHz ISM頻段設備,ETSI EN 300 330用于9kHz-25MHz頻段設備等)和安規標準(如EN 62368-1)。

• 測試配置:測試應在設備典型應用配置下進行,并需詳細考慮天線的類型(集成/外部)、輔助設備的連接等。

7. ETSI EN 301 489-3 V2.1.1為何它重要?

• 市場準入:是短程設備獲得CE標志、進入歐洲市場的強制性要求。

• 產品可靠性:確保設備在復雜的電磁環境中能正常工作且不干擾其他設備,提升產品品質和用戶體驗。

• 合規性:滿足歐盟無線電設備指令(RED)的法律法規要求,避免市場處罰或召回風險。

8. ETSI EN 301 489-3 V2.1.1標準系列中的位置

ETSI EN 301 489是一個龐大的系列標準:

• ETSI EN 301 489-1:是所有無線電設備的通用EMC要求,是其他各部分的基礎。

• ETSI EN 301 489-3:是針對短程設備(SRD) 的專用條件,是對第1部分的補充和細化。

• 該系列還有其他部分,分別對應特定類型的無線電設備,如第17部分(寬帶數據傳輸系統)、第19部分(GNSS接收器)、第33部分(超寬帶設備)等。

ETSI EN 301 489-3 V2.1.1總結

ETSI EN 301 489-3 V2.1.1 是歐盟對短程設備(SRD)電磁兼容性的核心標準之一。它為確保各類SRD在電磁環境中的兼容性和可靠性提供了詳細的技術規范和測試方法。制造商需密切關注其與通用部分EN 301 489-1的版本配套關系以及標準本身的更新動態,以確保產品持續符合歐盟法規要求。

建議在正式進行認證前,務必與選擇的認證機構確認當前適用的最新標準版本以及具體的測試要求。

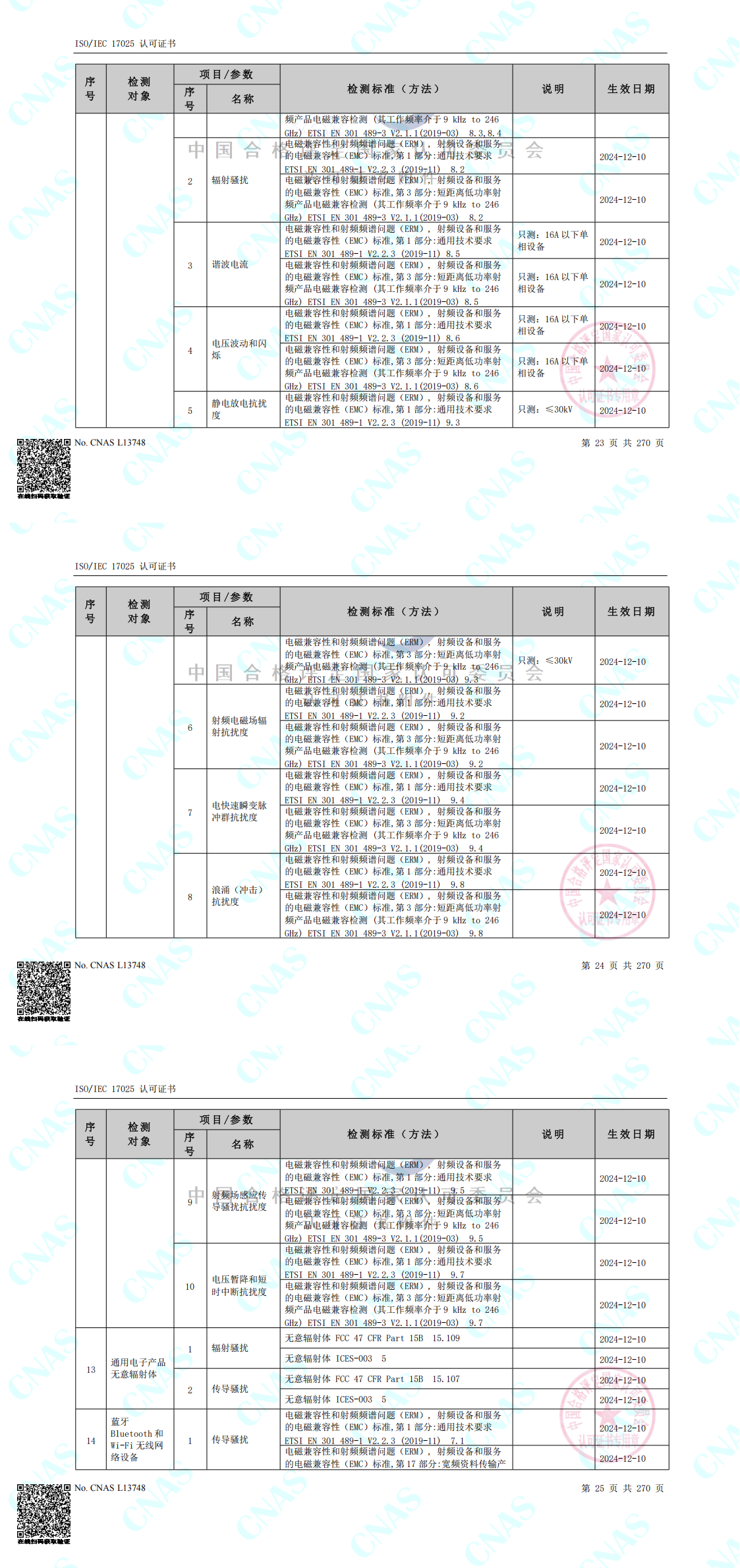

上海創京ETSI EN 301 489-3 V2.1.1標準資質范圍
