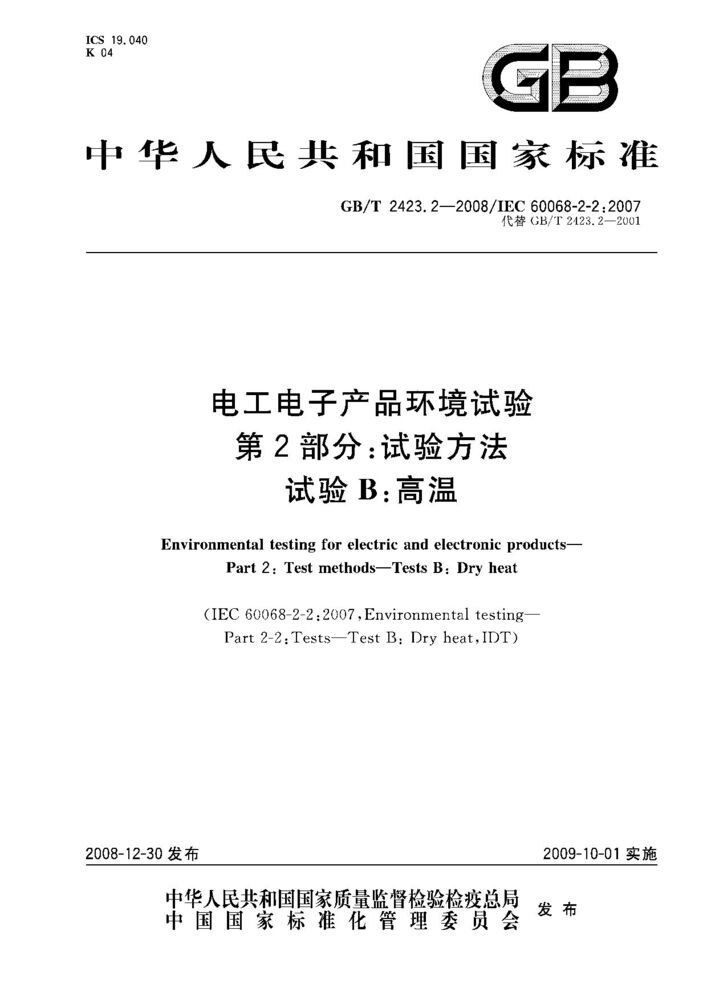

GB/T 2423.2-2008 是中華人民共和國國家標準,全稱為《電工電子產品環境試驗 第2部分:試驗方法 試驗B:高溫》(Environmental testing for electric and electronic products—Part 2: Test methods—Test B: Dry heat)。該標準規定了對電工電子產品進行高溫環境試驗的方法,用于評估產品在高溫條件下使用、運輸或貯存的適應性。

下面為您詳細介紹該標準的相關信息:

一、標準基本信息

• 標準號:GB/T 2423.2-2008

• 中文名稱:電工電子產品環境試驗 第2部分:試驗方法 試驗B:高溫

• 英文名稱:Environmental testing for electric and electronic products—Part 2: Test methods—Test B: Dry heat

• 發布日期:2008年12月30日

• 實施日期:2009年10月1日

• 替代標準:替代GB/T 2423.2-2001

• 與國際標準的關系:等同采用IEC 60068-2-2:2007(IDT)

• 歸口單位:全國電工電子產品環境條件與環境試驗標準化技術委員會(SAC/TC 8)

• 執行單位:全國電工電子產品環境條件與環境試驗標準化技術委員會氣候環境試驗分會(SAC/TC 8/SC 2)

• 主管部門:中國電器工業協會




二、適用范圍與目的

適用范圍:

本標準適用于電工電子產品(包括元件、設備等)進行高溫環境試驗。
試驗對象包括:

非散熱試驗樣品:試驗過程中不產生熱量的產品(如電阻、電容)。

散熱試驗樣品:試驗過程中會產生熱量的產品(如電機、變壓器、電源模塊)。

試驗目的:
用于確定產品在高溫環境下使用、運輸或貯存的能力。例如:

評估材料在高溫下的性能(如塑料變形、橡膠軟化、老化)。

評估電子元件在高溫下的電氣性能(如參數漂移、性能下降)。

檢驗產品結構在高溫下的穩定性(如焊接點開裂、密封性降低)。

為產品設計和改進提供數據支持。

不適用范圍:
本標準不適用于評價試驗樣品耐溫度變化的能力和在溫度變化環境下的運行能力。此類測試應參考 GB/T 2423.22(溫度變化試驗)。

 三、試驗方法分類

標準將高溫試驗方法細分為以下三種:

四、試驗條件與參數

進行試驗時,需根據產品規范或預期使用環境確定關鍵參數:

溫度:

常見溫度范圍:+70℃ ~ +150℃

更高溫度要求:某些特殊行業(如航空航天)可能要求高于+150℃的試驗溫度 。

溫度容差:試驗箱工作空間內,溫度應能在試驗嚴酷等級溫度的±2K以內。在特定條件下可放寬(如≤100℃時為±3K,>100℃且≤200℃時為±5K,>200℃且≤315℃時為±10K)。

持續時間:

常規測試時間:24小時至1000小時不等,具體取決于產品類型和用途 。

例如:消費類電子產品可能為48-96小時,工業設備可能為100-1000小時 。

時間計算:通常從樣品溫度達到穩定后開始計算。

溫度變化速率:

試驗箱的升溫和降溫速率不應超過1K/min(不超過5min時間的平均值),以避免溫度沖擊對樣品造成額外影響 。

氣流速度:

對于非散熱試驗樣品,通常采用高氣流速度循環,以保證溫度均勻性 。

對于散熱試驗樣品,通常采用低氣流速度循環,以更真實地模擬實際使用環境 。

濕度條件:

試驗過程中,絕對濕度不應超過20g/m3(約相當于35℃時50%的相對濕度),相對濕度不超過50% 。

 五、試驗流程概要

一個完整的高溫試驗通常包括以下步驟:

預處理:按相關規范要求對樣品進行預處理(如清潔),并在標準大氣條件下穩定 。

初始檢測:對樣品進行目視檢查和/或按相關規范進行功能檢測,記錄初始狀態和數據 。

條件試驗:

將樣品放入試驗箱。

根據選擇的試驗方法(Bb, Bd, Be)進行試驗。

控制試驗箱溫度以不超過1K/min的速率升至規定嚴酷等級的溫度。

保持規定持續時間。

中間檢測(如需要):相關規范可能要求在條件試驗期間或結束時(樣品仍在箱內)進行測量和/或加負載 。

恢復:試驗結束后,樣品在標準環境條件下(或在相關規范規定的其他條件)恢復足夠時間(通常至少1小時),以使溫度達到穩定 。

最后檢測:對樣品進行目視檢查以及相關規范要求的性能檢測,并與初始檢測數據對比,評估高溫環境對樣品的影響 。

六、重要注意事項

試驗設備:試驗箱應能滿足標準規定的溫度范圍、均勻性、容差和變化速率要求。應定期對設備進行校準和維護 。

樣品安裝:樣品的安裝和布置應避免過度影響試驗箱內的空氣循環,通常要求樣品與箱壁保持一定距離(如≥100mm) 。安裝方式應模擬實際使用情況。

熱輻射:應盡量減少試驗樣品與箱壁之間的熱輻射影響,通常確保箱壁溫度與調節空氣溫度無明顯差異 。

安全防護:高溫試驗可能存在樣品起火、釋放有害氣體等風險,試驗室應配備相應的消防和通風設施 。

七、應用領域與意義

該標準是電工電子產品環境可靠性試驗的基礎標準之一,廣泛應用于:

消費電子產品:如手機、筆記本電腦、智能手表,測試其在高溫下的電池安全性和性能穩定性。

汽車電子:如車載導航、控制系統,模擬夏季車內高溫環境,檢驗其可靠性。

工業設備:如電機、控制器、電源模塊,確保其在高溫工業環境下的持續運行能力。

醫療器械:驗證電子醫療設備在高溫儲存或使用后的安全性和功能。

元器件認證:對電子元器件進行質量考核和入廠檢驗。

通過GB/T 2423.2-2008試驗,可以幫助企業:

提前發現產品在高溫環境下的設計和材料缺陷。

提升產品的可靠性、耐久性和市場競爭力。

滿足國內外市場準入和產品認證的要求。

八、與其他標準的關系

GB/T 2423.1-2008:對應低溫試驗方法,兩者常結合使用以評估產品的全溫度范圍適應性 。

GB/T 2423.22:溫度變化試驗,用于評價樣品耐溫度劇烈變化的能力 。

GB/T 2423.3:恒定濕熱試驗,用于評估溫度和濕度綜合作用的影響 。

IEC 60068-2-2:2007:國際電工委員會對應的高溫試驗標準,GB/T 2423.2-2008等同采用該國際標準 。

總結

GB/T 2423.2-2008 為電工電子產品的高溫環境試驗提供了統一、科學的方法指南。它詳細規定了試驗條件、流程、分類和參數要求,適用于各類電工電子產品的耐高溫性能評估。遵循該標準進行測試,對于保障產品質量、可靠性及安全性至關重要。
